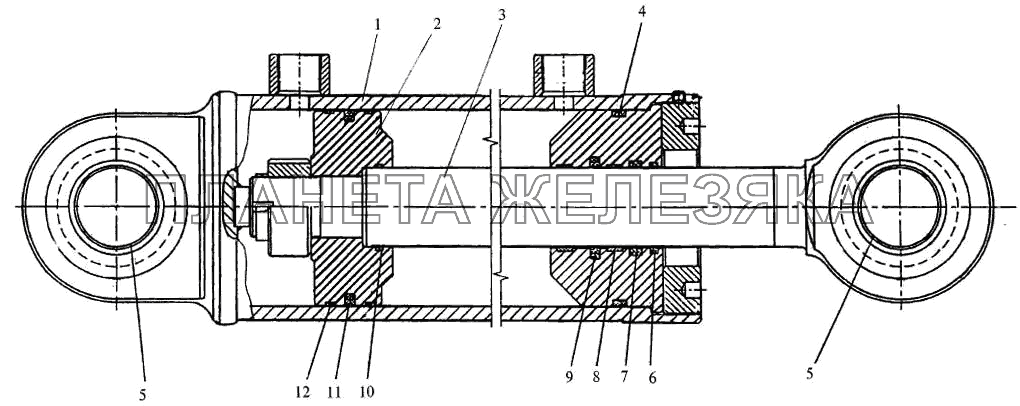

Гидроцилиндр поворота Н700А.3429000 К-744Р2| ← Регулятор расхода 744Р1-3406000 | Схема пневматическая тормозной системы 742P2-3500000-3 → |
| № | Номер детали | Наименование детали | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | Н700А.3429010 |
Корпус Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 2 | Н700А.3429003 |
Поршень Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 3 | Н700А.3429020 |
Шток Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 4 | DRZS000272-WUАQ3 |
Кольцо Duаlsеаl Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 5 | ШС-50 |
Подшипник ШС-50 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 6 | DА22WD2200500-WUАQ3 |
Грязесъемник Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 7 | RLS500500-Z04 |
Уплотнение L-Сuр Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 8 | GР6501250-Z61 |
Направляющая WеаrRing Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 9 | КRS1300500-Z51N |
Уплотнение Stерsеаl Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 10 | ОRАR00226-N70 |
Кольцо 50.39х3.53 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 11 | РW4301250-Z04N |
Уплотнение Wуnsеаl Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 12 | GR6900500-Z61 |
Направляющая WеаrRing Подробнее
Дополнительная информация:
|
|
