Система питания двигателя ЯМЗ-238НБ К-701


← Акселератор Управление двигателем ЯМЗ-238НБ →

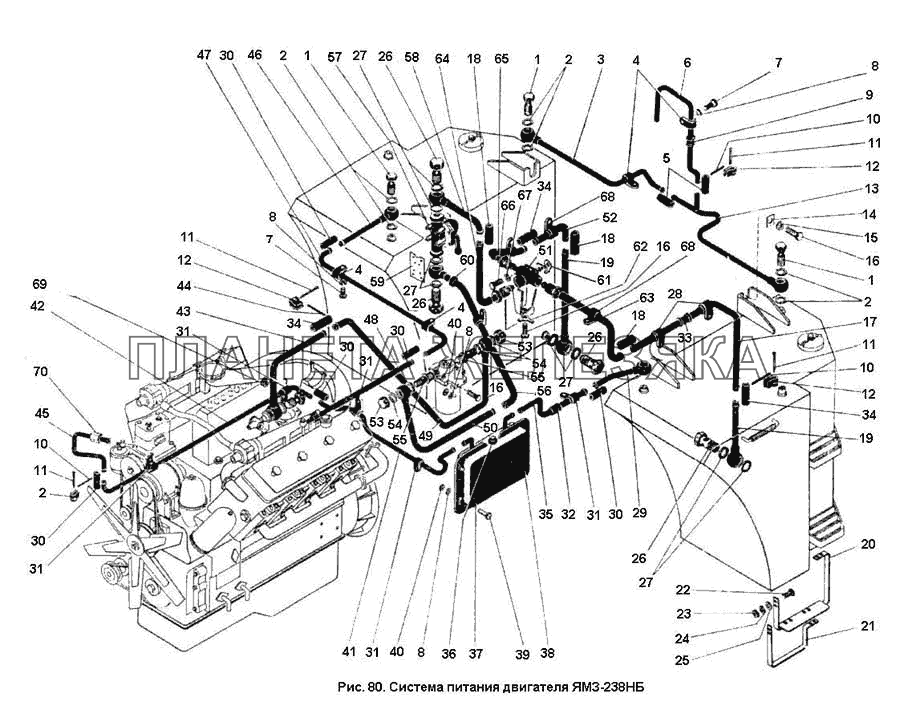

Система питания двигателя ЯМЗ-238НБ К-701
  Номер детали Наименование детали
700А.11.00.000-1 Система питания двигателя
Подробнее
Дополнительная информация:
Масса Материал 243.65
1 700.11.00.039 Болт зажимной
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 4
Масса Материал 6.028
2 Прокладка ФТ 12Х8Х1.5 МН 3138-62 Прокладка ФТ 12Х8Х1.5 МН 3138-62
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 8
3 700А.11.04.040-05 Труба в сборе
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.125
4 Хомутик ХПО-12Х9 ЛК 0034-00 Хомутик ХПО-12Х9 ЛК 0034-00
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 4
5 Рукав 8Х15.5-15 ГОСТ 10362-76: L=100мм Рукав 8Х15.5-15 ГОСТ 10362-76: L=100мм
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 4
6 700А.11.04.018-08 Труба
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.142
7 БолтМ8Х16 ГОСТ 7808-70 БолтМ8Х16 ГОСТ 7808-70
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 5
8 Шайба 8.65Г ГОСТ 6402-70 Шайба 8.65Г ГОСТ 6402-70
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 15
9 700А.11.00.057 Втулка
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 4
Масса Материал 0.002
10 Лента 200 ГОСТ 503-71 Лента 200 ГОСТ 503-71
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 32
11 3408-1 Шплинт хомута 6.3 ОСТ 3-408-70
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 33
12 А52426-24 Рамка хомута ОСТ 3-408-70
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 33
13 700А.11.04.050-1 Труба в сборе
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.300
14 700А.11.00.011 Планка
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 4
Масса Материал 0.178
15 Шайба 20-65Г ГОСТ 6402-70 Шайба 20-65Г ГОСТ 6402-70
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 4
16 Болт М20Х50 ГОСТ 7808-70 Болт М20Х50 ГОСТ 7808-70
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 6
17 700А.11.00.056 Труба
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.480
18 Рукав 12Х20-16 ГОСТ 10362-76: L=100мм Рукав 12Х20-16 ГОСТ 10362-76: L=100мм
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 2
19 700А.11.04.090-01 Труба в сборе
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 2
Масса Материал 0.440
20 700А.11.00.140 Ступенька в сборе
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 2
Масса Материал 2.650
21 700А.11.00.150 Подножка нижняя
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 2
Масса Материал 1.950
22 Болт М10Х30 ГОСТ 7808-70 Болт М10Х30 ГОСТ 7808-70
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 16
23 Гайка М10 ГОСТ 5927-70 Гайка М10 ГОСТ 5927-70
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 16
24 Шайба 10.65Г ГОСТ 6402-70 Шайба 10.65Г ГОСТ 6402-70
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 16
25 Шайба 10.01 ГОСТ 11371-78 Шайба 10.01 ГОСТ 11371-78
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 16
26 700.11.00.038 Болт зажимной
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 4
Масса Материал 0.086
27 Прокладка ФТ 20Х28Х1.5 МН 3138-2 Прокладка ФТ 20Х28Х1.5 МН 3138-2
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 8
28 Хомутик ХПО-20Х7 ЛК 0034-00 Хомутик ХПО-20Х7 ЛК 0034-00
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 3
30 Рукав 10Х17.5-15 ГОСТ 10362-76: L=100мм Рукав 10Х17.5-15 ГОСТ 10362-76: L=100мм
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 5
31 Хомутик ХПО-15Х9 ЛК 0034-00 Хомутик ХПО-15Х9 ЛК 0034-00
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 6
32 Трубка 4М10Х2 ГОСТ 5496-78: L=30мм Трубка 4М10Х2 ГОСТ 5496-78: L=30мм
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 6
33 700А.11.00.057-01 Втулка
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 7
Масса Материал 0.005
34 Рукав 12Х20-16 ГОСТ 10362-76: L=150мм Рукав 12Х20-16 ГОСТ 10362-76: L=150мм
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 3
35 700А.11.04.029-03 Труба
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.168
36 Пробка М24Х1.5 ЛК 0012-00 Пробка М24Х1.5 ЛК 0012-00
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
37 Прокладка ФТ 24Х32Х2 МП 3138-62 Прокладка ФТ 24Х32Х2 МП 3138-62
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
38 700А.11.24.010 Бачок топливный
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 3.650
39 700А.11.00.210 Труба в сборе
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.364
39 Болт М8Х20 ГОСТ 7808-70 Болт М8Х20 ГОСТ 7808-70
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 6
40 Гайка М8 ГОСТ 5927-70 Гайка М8 ГОСТ 5927-70
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 2
41 700А.11.04.029-07 Труба
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.264
42 700А.11.04.029-08 Труба
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.297
43 700А.11.04.090-09 Труба в сборе
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.400
44 Лента 500 ГОСТ 503-71 Лента 500 ГОСТ 503-71
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
45 700А.11.04.130 Труба в сборе
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.149
46 700А.11.04.040-02 Труба в сборе
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.082
47 700А.11.04.018-06 Труба
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.173
48 700А.11.04.080-1 Труба в сборе
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.187
49 700А.11.04.020-09 Труба в сборе
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.290
50 700А.11.04.020-07 Труба в сборе
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.220
51 700А.11.00.080-1 Кран ПП8
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.320
52 700А.11.04.024 Труба
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.480
53 700.11.00.045 Гайка глухая
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 2
Масса Материал 0.034
54 Прокладка ФТ 16Х22Х1.5 МН 3138-62 Прокладка ФТ 16Х22Х1.5 МН 3138-62
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 4
55 700.11.00.044 Штуцер
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 2
Масса Материал 0.033
56 701.11.04.010-1 Труба в сборе
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.312
57 700.11.00.130 Насос РИМ-1К
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 1.300
Примечание Нет
58 700А.11.04.090-08 Труба в сборе
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.403
59 700А.11.00.031 Планка
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.170
60 700.11.00.035-1 Кольцо уплотнительное
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 2
Масса Материал 0.120
61 700А.11.00.019 Упор
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.006
62 Шайба 20.01 ГОСТ 13463-77 Шайба 20.01 ГОСТ 13463-77
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 2
63 700А.11.04.140-02 Труба в сборе
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.247
64 700А.11.04.140-01 Труба в сборе
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.088
65 700А.11.04.140-03 Труба в сборе
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.291
66 Болт М6Х16 ГОСТ 7805-70 Болт М6Х16 ГОСТ 7805-70
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 4
67 Шайба 6.65Г ГОСТ 6402-70 Шайба 6.65Г ГОСТ 6402-70
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 9
68 Хомутик ХПО-20Х9 ЛК 0034-00 Хомутик ХПО-20Х9 ЛК 0034-00
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 4
69 700.11.00.047 Проставка
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.008
70 700А.11.04.032 Гайка накидная
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.028
