Система обогрева двигателя ЯМЗ-238НБ К-701


← Система обогрева двигателя ЯМЗ-240Б Нагнетатель →

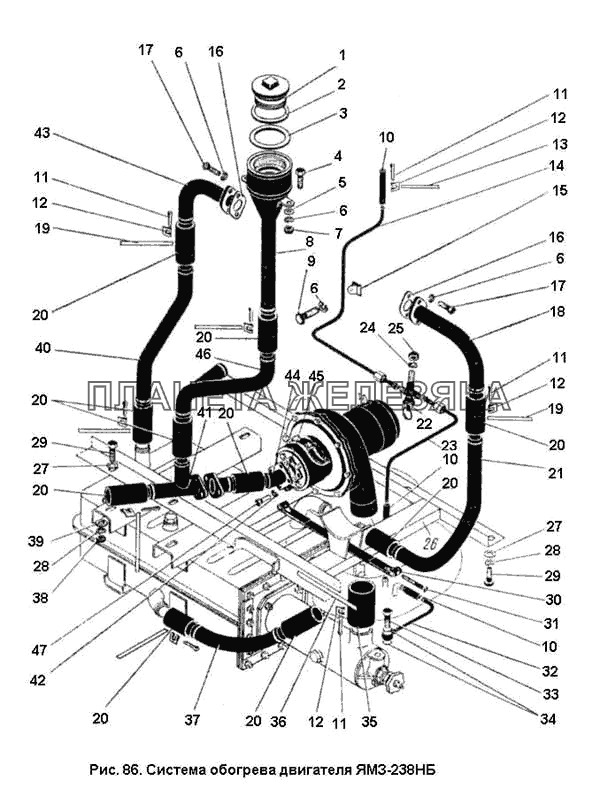

Система обогрева двигателя ЯМЗ-238НБ К-701
  Номер детали Наименование детали
700А.15.00.000-1 Система обогрева
Подробнее
Дополнительная информация:
Масса Материал 57.22
700А.15.04.000-1 Трубопроводы и шланги системы обогрева
1 700.00.17.024-2 Пробка
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.720
2 700.00.17.011 Кольцо
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.065
3 700.13.00.057 Прокладка
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.016
4 Болт М8Х20 ГОСТ 7808-70 Болт М8Х20 ГОСТ 7808-70
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 5
5 Шайба 8.01 ГОСТ 11371 -78 Шайба 8.01 ГОСТ 11371 -78
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 2
6 Шайба 8.65Г ГОСТ 6402-70 Шайба 8.65Г ГОСТ 6402-70
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 15
7 Гайка М8 ГОСТ 5927-70 Гайка М8 ГОСТ 5927-70
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 6
8 700.15.04.210-2 Горловина заливная
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 1.312
9 Болт М8Х16 ГОСТ 7808-70 Болт М8Х16 ГОСТ 7808-70
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 5
10 Рукав 8Х15.5-15 ГОСТ 10362-76: L=80мм Рукав 8Х15.5-15 ГОСТ 10362-76: L=80мм
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 3
11 3408-1 Шплинт хомута 6.3 ОСТ 3-408-70
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 28
12 А52426-24 Рамка хомута ОСТ 3-408-70
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 28
13 Лента 200 ГОСТ 503-71 Лента 200 ГОСТ 503-71
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 6
14 700А.15.04.010 Труба в сборе
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.270
15 Хомутик ХПО-8Х9 ЛК 0034-00 Хомутик ХПО-8Х9 ЛК 0034-00
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
16 700.15.00.034 Прокладка
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 2
Масса Материал 0.003
17 Болт М8Х30 ГОСТ 7808-70 Болт М8Х30 ГОСТ 7808-70
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
18 700.15.04.310 Труба в сборе
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.284
19 Лента 350 ГОСТ 503-71 Лента 350 ГОСТ 503-71
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 20
20 701.15.04.065 Шланг
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 10
21 700А.15.04.014-03 Труба
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.620
22 700.15.00.070-2 Кран
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.200
23 701.15.04.210-01 Труба в сборе
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.100
24 Шайба 12.65Г ГОСТ 6402-70 Шайба 12.65Г ГОСТ 6402-70
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
25 Гайка М12Х1.25 ГОСТ 5927-70 Гайка М12Х1.25 ГОСТ 5927-70
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
26 700.15.00.090-6 Рама в сборе
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 5.000
27 Шайба 10.01 ГОСТ 11371-78 Шайба 10.01 ГОСТ 11371-78
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 8
28 Шайба 10.65Г ГОСТ 6402-70 Шайба 10.65Г ГОСТ 6402-70
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 8
29 Болт М10Х30 ГОСТ 7808-70 Болт М10Х30 ГОСТ 7808-70
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 8
30 700.15.00.110 Лента в сборе
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.140
31 700.15.00.047 Винт
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.010
32 700.15.04.090-4 Трубка
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.400
33 700.11.00.039 Болт зажимной
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.028
34 Прокладка ФТ12Х18Х1.5 МП 3138-62 Прокладка ФТ12Х18Х1.5 МП 3138-62
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 2
35 701.15.04.066 Трубка
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
36 Лента 525 ГОСТ 503-71 Лента 525 ГОСТ 503-71
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 2
37 700А.15.04.014-01 Труба
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.266
38 Гайка М10 ГОСТ 5927-70 Гайка М10 ГОСТ 5927-70
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 4
39 Шайба 10.01 ГОСТ 6958-78 Шайба 10.01 ГОСТ 6958-78
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 4
40 700А.15.04.014-02 Труба
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.740
41 700А.15.04.040 Труба в сборе
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.330
42 Шайба 6.65Г ГОСТ 6402-70 Шайба 6.65Г ГОСТ 6402-70
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 4
43 700.15.04.150-1 Труба а сборе
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.302
44 700.15.00.089-1 Патрубок
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.166
45 700.15.00.091 Прокладка
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.002
46 700А.15.04.030-1 Труба в сборе
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.485
47 Болт М6Х18 ГОСТ 7805-70 Болт М6Х18 ГОСТ 7805-70
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 4
