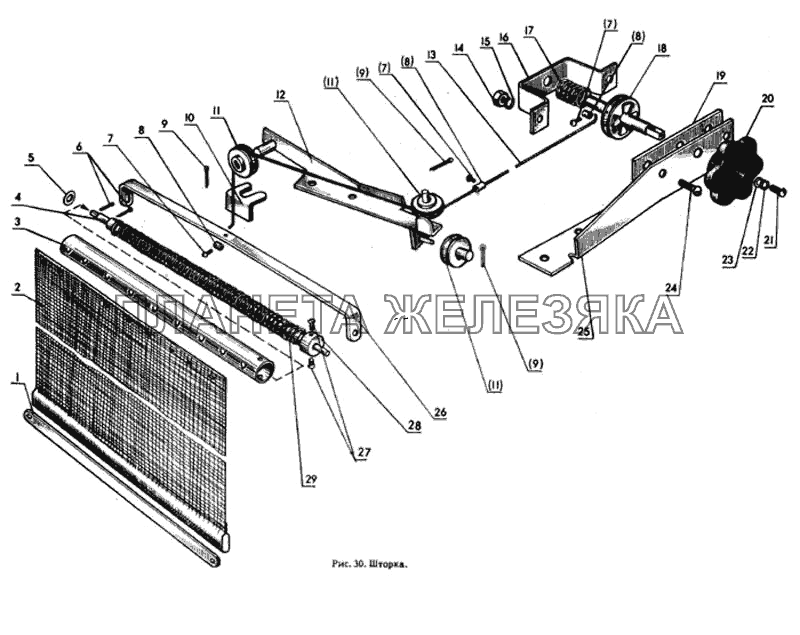

Шторка МТЗ-80| ← Водяной насос и вентилятор | Термостат → |
| № | Номер детали | Наименование детали | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 70-1110020 |
Стержень со шторкой в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||||
 |
70-1310010 |
Шторка в сборе Подробнее
Дополнительная информация:
|
||||||||||||||||
| 70-1310030 |
Стержень с фиксатором и пружиной Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 70-1310410-Б |
Блок управления в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 1 | 70-1310016 |
Планка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 2 | 70-1310021 |
Шторка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 3 | 70-1310040 |
Барабан Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 4 | 70-1310070 |
Стержень Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 5 | Шайба 8 ГОСТ 11371-78 |
Шайба 8 ГОСТ 11371-78 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 6 | Шплинт 2х12-001 ГОСТ 497-66 |
Шплинт 2х12-001 ГОСТ 497-66 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 7 | Винт М4-6gх8.56.019 ГОСТ 11371-78 |
Винт М4-6gх8.56.019 ГОСТ 11371-78 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 8 | 70-1310441 |
Фиксатор Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 9 | Шплинт 3,2х18-001 ГОСТ 397-66 |
Шплинт 3,2х18-001 ГОСТ 397-66 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 10 | 70-1310134 |
Скоба Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 11 | 70-1310024 |
Ролик Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 12 | 70-1310110 |
Кронштейн Подробнее
Дополнительная информация:
|
|
|||||||||||||||
 |
13 | 70-1310121-А |
Шнур Подробнее
Дополнительная информация:
|
|||||||||||||||
| 14 | Гайка М6.6Н.6.019 ГОСТ 5915-70 |
Гайка М6.6Н.6.019 ГОСТ 5915-70 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 15 | Шайба 6 ГОСТ 6402-70 |
Шайба 6 ГОСТ 6402-70 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 16 | 70-1310411 |
Скоба Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 17 | А09.01.023 |
Пружина Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 18 | 70-1310450 |
Барабан Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 19 | 70-1310412 |
Планка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 20 | 70-1310130-А |
Рукоятка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 21 | Винт М5-6gх12.56.019 ГОСТ 17473-72 |
Винт М5-6gх12.56.019 ГОСТ 17473-72 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 22 | Шайба 5 ГОСТ 6402-70 |
Шайба 5 ГОСТ 6402-70 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 23 | Шайба 5 ГОСТ 11371-78 |
Шайба 5 ГОСТ 11371-78 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 24 | Винт М6-6gх20.5б.019 ГОСТ 17473-72 |
Винт М6-6gх20.5б.019 ГОСТ 17473-72 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 25 | 70-1310425 |
Кронштейн Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 26 | 70-1310013-А |
Планка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 27 | 70-1310017 |
Винт Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 28 | 70-1310043 |
Фиксатор Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 29 | 70-1310033 |
Пружина Подробнее
Дополнительная информация:
|
|
