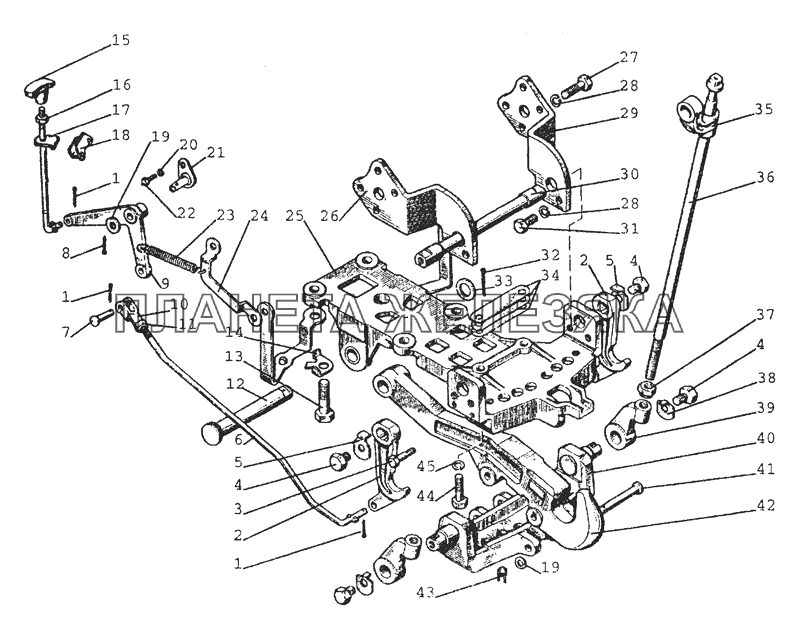

2707 Устройство прицепное. Вариант крюк МТЗ-80 (2002)
| ← 4803 Управление блокировкой. Вариант с ГУР | 2707 Устройство прицепное. Вариант маятник или прицеп → |
/135.gif "2707 Устройство прицепное. Вариант крюк МТЗ-80 (2002)")
| № | Номер детали | Наименование детали | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 70-2807039-01 |
Пластина 0,5 мм Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 70-2807039-02 |
Пластина 0,2 мм Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 80-2707110А-03 |
Устройство прицепное. Вариант крюк Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 1 | ГОСТ397-79 |
Шплинт 3.2x18.019 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 2 | 80-2807077 |
Захват Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 3 | 80-2707118 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 4 | 80-2707137 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 5 | 80-2707153 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 6 | 80-2707133-Б |
Тяга Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 7 | ОСТ37.001.163-75 |
Палец 8x65 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 8 | ГОСТ397-79 |
Шплинт 3.2x18.019 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 9 | 70-2807079 |
Рычаг Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
10 | 50-3502203 |
Вилка Подробнее
Дополнительная информация:
|
|||||||||||||
| 11 | ГОСТ5915-70 |
Гайка М6-6Н.6.019 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 12 | 80-4619019 |
Палец Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
13 | 40-3104021 |
Болт Подробнее
Дополнительная информация:
|
|||||||||||||
| 14 | 70-2807044 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 15 | 50-1310136-А |
Рукоятка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 16 | ГОСТ5915-70 |
Гайка М6-6Н.6.019 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 17 | 80-2807180-Б |
Рукоятка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 18 | 85-2807092 |
Кронштейн Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 19 | ГОСТ11371-78 |
Шайба С6.01.08кп.019 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 20 | ОСТ37.001.115-75 |
Шайба 8Т Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 21 | 70-1602120-Б |
Фланец оси Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 22 | ГОСТ7796-70 |
Болт М8-6gх20.88.35.019 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 23 | 50-1605152 |
Пружина Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 24 | 70-2807081 |
Кронштейн Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 25 | 80-2707120-Б |
Кронштейн Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 26 | 80-2707116 |
Боковина Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 27 | ГОСТ7796-70 |
Болт М8-6gх20.88.35.019 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 28 | ОСТ37.001.115-75 |
Шайба 8Т Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 29 | 80-2707116-01 |
Боковина Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 30 | 80-2707141 |
Ось Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 31 | ГОСТ7796-70 |
Болт М8-6gх20.88.35.019 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 32 | ГОСТ397-79 |
Шплинт 3.2x18.019 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 33 | 70-4619042 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 34 | 70-2807039 |
Пластина 1,0 мм Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 35 | 70-2807051 |
Серьга Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 36 | 70-2807052-Б |
Винт тяги Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 37 | 40-3405062 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 38 | 80-2707138 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 39 | 70-2807053-Б |
Гайка тяги Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 40 | 80-2707130-Б |
Поперечина Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 41 | 80-2707123 |
Ось Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 42 | 80-2707111 |
Крюк Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 43 | А61.05.004 |
Кольцо Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 44 | 80-2807026-01 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 45 | ОСТ37.001.115-75 |
Шайба 8Т Подробнее
Дополнительная информация:
|
|
