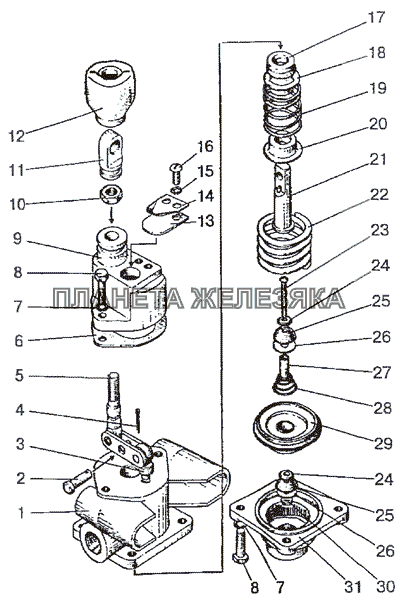

Кран тормозной однопроводный МТЗ-2522| ← Установка двухпроводного крана тормозного | Кран тормозной двухпроводный → |
| № | Номер детали | Наименование детали | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 |
80-3514010 |
Кран тормозной Подробнее
Дополнительная информация:
|
||||||||||||
| 80-3514020 |
Диафрагма в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||
| 1 | 80-3514061 |
Корпус Подробнее
Дополнительная информация:
|
|
|||||||||||
| 2 | 6x18 |
Палец Подробнее
Дополнительная информация:
|
|
|||||||||||
| 3 | 80-3514063 |
Штифт Подробнее
Дополнительная информация:
|
|
|||||||||||
| 4 | 2x12.019 |
Шплинт Подробнее
Дополнительная информация:
|
|
|||||||||||
| 5 | 80-3514070 |
Тяга Подробнее
Дополнительная информация:
|
|
|||||||||||
| 6 | ШКЯМ188.00.02 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||
| 7 | 6Т |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||
| 8 | M6-6gx20.88.35.019 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||
| 9 | 80-3514084 |
Крышка Подробнее
Дополнительная информация:
|
|
|||||||||||
| 10 | 80-3514086 |
Контргайка Подробнее
Дополнительная информация:
|
|
|||||||||||
| 11 | 80-3514017 |
Ушко Подробнее
Дополнительная информация:
|
|
|||||||||||
| 12 | ШКЯМ251.00.016 |
Чехол Подробнее
Дополнительная информация:
|
|
|||||||||||
| 13 | 80-3514019 |
Клапан Подробнее
Дополнительная информация:
|
|
|||||||||||
| 14 | 80-3514018 |
Прижим Подробнее
Дополнительная информация:
|
|
|||||||||||
| 15 | 4 |
Шайба ОСТ 37.001.115-75 Подробнее
Дополнительная информация:
|
|
|||||||||||
| 16 | BM4-6gx12.58.019 |
Винт Подробнее
Дополнительная информация:
|
|
|||||||||||
| 17 | 80-3514062 |
Манжета Подробнее
Дополнительная информация:
|
|
|||||||||||
| 18 | 80-3514087 |
Втулка Подробнее
Дополнительная информация:
|
|
|||||||||||
| 19 | 80-3514014 |
Пружина Подробнее
Дополнительная информация:
|
|
|||||||||||
| 20 | 80-3514013 |
Тарелка пружины Подробнее
Дополнительная информация:
|
|
|||||||||||
| 21 | 80-3514082 |
Шток Подробнее
Дополнительная информация:
|
|
|||||||||||
| 22 | 80-3514012 |
Пружина Подробнее
Дополнительная информация:
|
|
|||||||||||
| 23 | 80-3514023 |
Винт Подробнее
Дополнительная информация:
|
|
|||||||||||
| 24 | 80-3514025 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||
| 25 | 80-3514028 |
Клапан Подробнее
Дополнительная информация:
|
|
|||||||||||
| 26 | 80-3514027 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||
| 27 | 80-3514022 |
Трубка Подробнее
Дополнительная информация:
|
|
|||||||||||
| 28 | 80-3514024 |
Пружина Подробнее
Дополнительная информация:
|
|
|||||||||||
| 29 | 80-3514040 |
Диафрагма Подробнее
Дополнительная информация:
|
|
|||||||||||
| 30 | М4-6Н.6.019 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||
| 31 | 80-3514083 |
Крышка Подробнее
Дополнительная информация:
|
|
