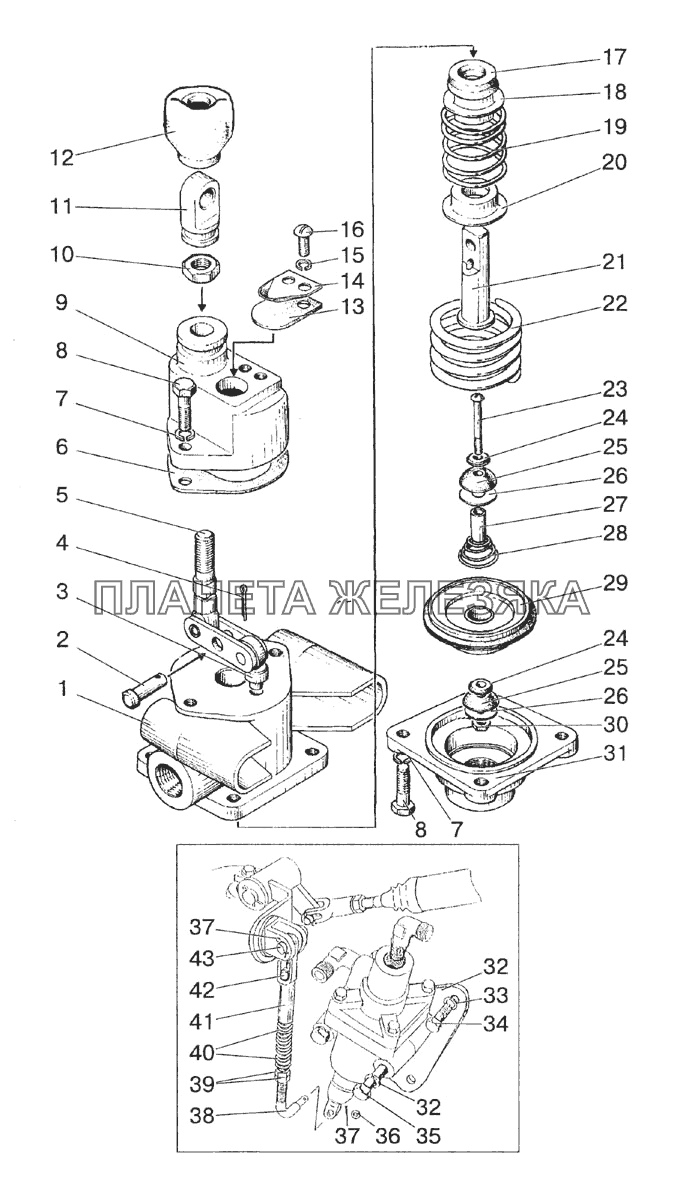

Кран тормозной МТЗ-1523| ← Баллон | Головка соединительная → |
| № | Номер детали | Наименование детали | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 |
80-3514010 |
Кран тормозной Подробнее
Дополнительная информация:
|
||||||||||||||
| 80-3514020 |
Диафрагма в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 80-3514060 |
Корпус со штифтом и манжетой в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 80-3514120 |
Тяга в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 1 | 80-3514061 |
Корпус Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 2 | 6х18 |
Палец Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 3 | 80-3514063 |
Штифт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 4 | 2х12 |
Шплинт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 5 | 80-3514070 |
Тяга Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 6 | ШКЯМ188.00.02 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 7 | ШП6 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 8 | М6х20 |
Винт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 9 | 80-3514084 |
Крышка Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
10 | М8 |
Гайка Подробнее
Дополнительная информация:
|
|||||||||||||
| 11 | 80-3514017 |
Ушко Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 12 | 80-3514016 |
Чехол Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 13 | 80-3514019 |
Клапан Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 14 | 80-3514018 |
Прижим Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 15 | ШП5 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 16 | ВМ5х12 |
Винт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 17 | 80-3514062 |
Манжета Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 18 | 80-3514087 |
Втулка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 19 | 80-3514014 |
Пружина Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 20 | 80-3514013 |
Тарелка пружины Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 21 | 80-3514082 |
Шток Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 22 | 80-3514012 |
Пружина Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 23 | 80-3514023 |
Винт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 24 | 80-3514021 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 25 | 80-3514026 |
Клапан Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 26 | 80-3514027 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 27 | 80-3514022 |
Трубка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 28 | 80-3514024 |
Пружина Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 29 | 80-3514040 |
Диафрагма Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 30 | М4 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 31 | 80-3514083 |
Крышка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 32 | 1522-3514011 |
Кронштейн Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 33 | ШП10 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 34 | М10х40 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 35 | М10х70 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 36 | ШЧ8 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 37 | 3,2х18 |
Шплинт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 38 | 1522-3514121 |
Тяга Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 39 | М12х1,25 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 40 | ДСШ-14.21.141 |
Пружина Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 41 | 80-3514132 |
Наконечник Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 42 | 80-3514133 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 43 | 12х32 |
Палец Подробнее
Дополнительная информация:
|
|
