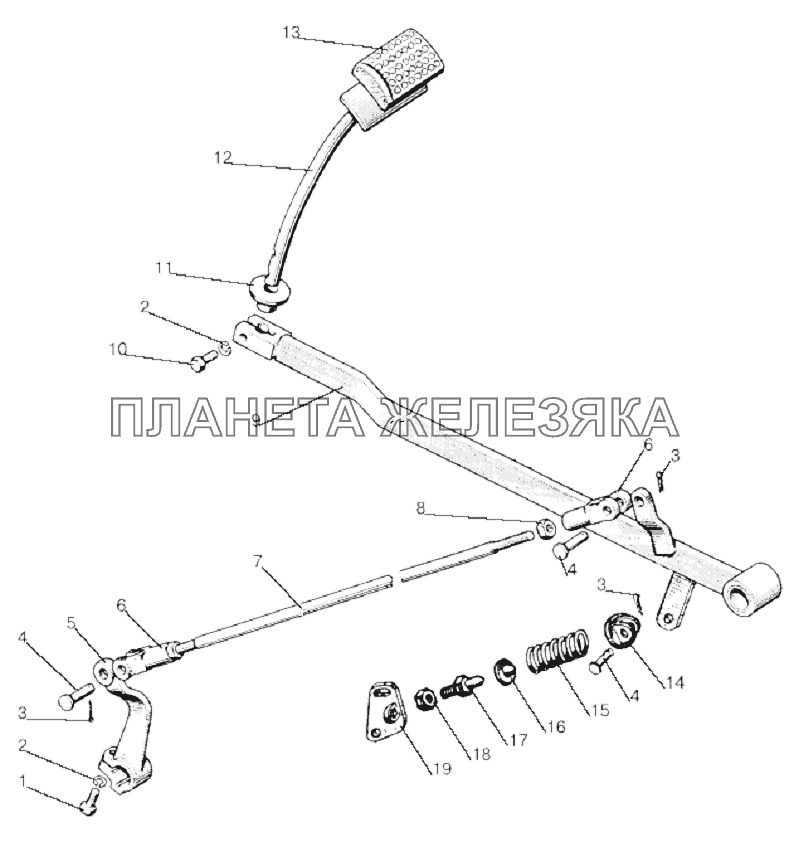

Управление сцеплением («БЕЛАРУС-1221/1221.2/1221.3») МТЗ-1221 (2009)
| ← Корпус сцепления | Управление сцеплением («БЕЛАРУС-1221В/1221В.2») → |
/10.gif "Управление сцеплением («БЕЛАРУС-1221/1221.2/1221.3») МТЗ-1221 (2009)")
| № | Номер детали | Наименование детали | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 85-1602110 |
Тяга сцепления с вилкой и гайкой в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 1 | M12-35 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 2 | ШП12 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 3 | 3,2x18 |
Шплинт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 4 | 12x32 |
Палец Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
5 | 80-1601219-Б |
Рычаг Подробнее
Дополнительная информация:
|
|||||||||||||
 |
6 | 50-3502203 |
Вилка Подробнее
Дополнительная информация:
|
|||||||||||||
| 7 | 85-1602112 |
Тяга Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 8 | M12x1,25 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 9 | 85-1602020-Б |
Педаль Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 10 | М12х30 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 11 | 80-3503158-A |
Уплотнитель Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 12 | 80-1602040-Б |
Стержень подушки Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 13 | A13.33.002 |
Чехол Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
14 | 50-1602027 |
Упор Подробнее
Дополнительная информация:
|
|||||||||||||
 |
15 | 50-1602032 |
Пружина Подробнее
Дополнительная информация:
|
|||||||||||||
 |
16 | 50-1602029 |
Шайба упорная Подробнее
Дополнительная информация:
|
|||||||||||||
 |
17 | 80-1602033 |
Болт упорный Подробнее
Дополнительная информация:
|
|||||||||||||
| 18 | М16 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 19 | 1221-1602075 |
Кронштейн Подробнее
Дополнительная информация:
|
|
