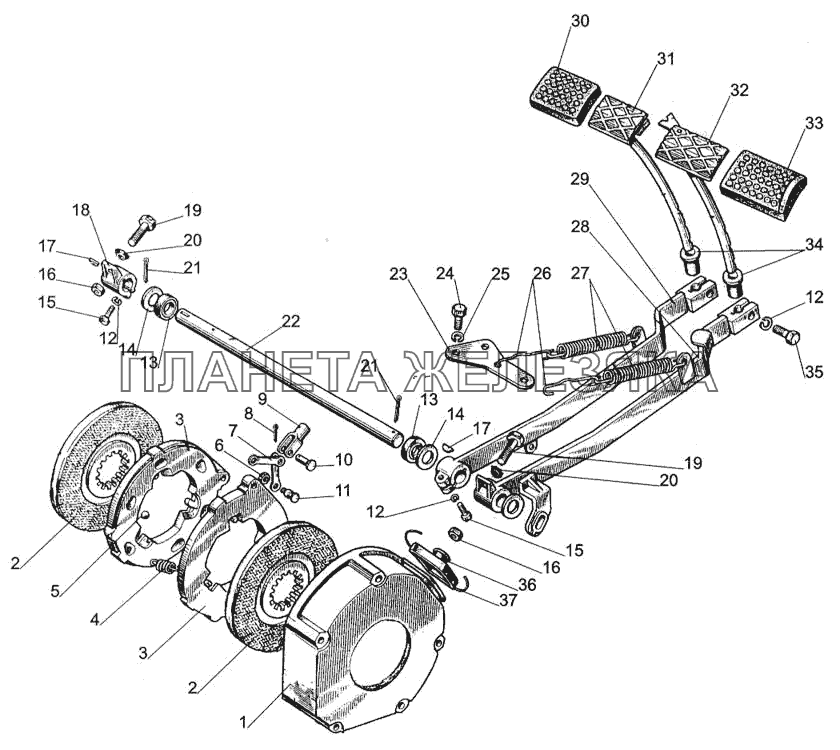

Тормоза. Управление тормозами МТЗ-1005| ← Насос шестеренный | Стояночно-запасной тормоз. Управление стояночно-запасным тормозом → |
| № | Номер детали | Наименование детали | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 70-3503080 |
Тяга тормоза Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 80-3503080 |
Педаль правая с чехлом в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 80-3503090 |
Педаль левая с чехлом в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 85-3502010-01 |
Тормоз в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 1 | 1221-3502035 |
Кожух Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 2 | 85-3502040-01 |
Диск тормозной Подробнее
Дополнительная информация:
|
|
|||||||||||||||
 |
3 | 85-3502030 |
Диск нажимной в сборе Подробнее
Дополнительная информация:
|
|||||||||||||||
| 3 | 85-3502036 |
Диск нажимной Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 4 | 77-38-163 |
Пружина Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 5 | В22,225-100 |
Шарик Подробнее
Дополнительная информация:
|
|
|||||||||||||||
 |
6 | М8 |
Гайка Подробнее
Дополнительная информация:
|
|||||||||||||||
| 7 | 85-3502196 |
Тяга Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 8 | 3,2х18 |
Шплинт Подробнее
Дополнительная информация:
|
|
|||||||||||||||
 |
9 | 50-3502203 |
Вилка Подробнее
Дополнительная информация:
|
|||||||||||||||
| 10 | 12х32 |
Палец Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 11 | 50-3502198 |
Палец Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 12 | ШП12 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 13 | 2.2-25х42-1 |
Манжета Подробнее
Дополнительная информация:
|
|
|||||||||||||||
 |
14 | 50-3503071 |
Шайба Подробнее
Дополнительная информация:
|
|||||||||||||||
| 15 | М12х35 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 16 | М12х1,25 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 17 | 6х11 |
Шпонка сегментная Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 18 | 70-3503017-А |
Рычаг Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 19 | 70-3503019 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||||
 |
20 | 70-3503018 |
Шайба Подробнее
Дополнительная информация:
|
|||||||||||||||
| 21 | 5х36 |
Шплинт Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 22 | 50-3503015 |
Валик Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 23 | 85-3503046 |
Кронштейн Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 24 | М10х25 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 25 | ШП10 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||||
 |
26 | 70-3503045 |
Удлинитель Подробнее
Дополнительная информация:
|
|||||||||||||||
 |
27 | 50-1605152 |
Пружина Подробнее
Дополнительная информация:
|
|||||||||||||||
| 28 | 85-3503110 |
Рычаг Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 29 | 85-3503120 |
Рычаг Подробнее
Дополнительная информация:
|
|
|||||||||||||||
 |
30 | А13.34.001 |
Чехол Подробнее
Дополнительная информация:
|
|||||||||||||||
| 31 | 80-3503140 |
Педаль Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 32 | 80-3503130 |
Педаль Подробнее
Дополнительная информация:
|
|
|||||||||||||||
 |
33 | А13.33.002 |
Чехол Подробнее
Дополнительная информация:
|
|||||||||||||||
| 34 | 80-3503158-А |
Чехол Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 35 | М12х30 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||||
 |
36 | 50-3502202 |
Чехол Подробнее
Дополнительная информация:
|
|||||||||||||||
| 37 | 1,6х300 |
Проволока Подробнее
Дополнительная информация:
|
|
