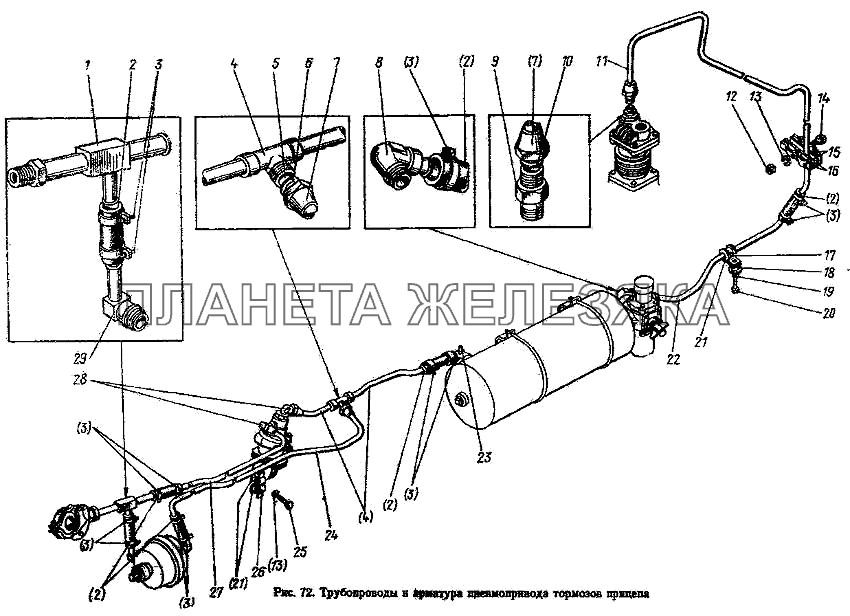

Трубопроводы и арматура пневмопривода тормозов прицепа МТЗ-100
| ← Переходник пневматический | Регулятор давления → |
| № | Номер детали | Наименование детали | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 70-3506480 |
Трубопровод 70-3506481 с кольцом, муфтой и гайкой накидной в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||
| 85-3506005 |
Пневмопривод Подробнее
Дополнительная информация:
|
|
||||||||||||
| 85-3506120 |
Трубопровод 85-3506121 и муфта конусная в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||
| 85-3506140 |
Трубопровод 85-3506145 с муфтой и кольцом в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||
| 85-3506470 |
Трубопровод 70-3506471с муфтой и кольцом в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||
| 1 | 70-3521030 |
Тройник (для спецкомплектаций) Подробнее
Дополнительная информация:
|
|
|||||||||||
| 2 | 70-1405013 |
Шланг Подробнее
Дополнительная информация:
|
|
|||||||||||
| 3 | ХС-21 |
Хомут Подробнее
Дополнительная информация:
|
|
|||||||||||
| 4 | 85-3506145 |
Трубопровод Подробнее
Дополнительная информация:
|
|
|||||||||||
| 5 | 70-3506028 |
Муфта Подробнее
Дополнительная информация:
|
|
|||||||||||
| 6 | 014-017-19-2-4 |
Кольцо Подробнее
Дополнительная информация:
|
|
|||||||||||
| 7 | 70-3506023 |
Гайка накидная Подробнее
Дополнительная информация:
|
|
|||||||||||
| 8 | 70-3513015 |
Угольник Подробнее
Дополнительная информация:
|
|
|||||||||||
| 9 | 70-3506022 |
Штуцер Подробнее
Дополнительная информация:
|
|
|||||||||||
| 10 | 70-3506024 |
Муфта конусная 14 Подробнее
Дополнительная информация:
|
|
|||||||||||
| 11 | 85-3506121 |
Трубопровод Подробнее
Дополнительная информация:
|
|
|||||||||||
 |
12 | М8 |
Гайка Подробнее
Дополнительная информация:
|
|||||||||||
| 13 | ШП8 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||
| 14 | 4М8х25 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||
| 15 | 70-3506011 |
Планка Подробнее
Дополнительная информация:
|
|
|||||||||||
| 16 | 70-4607158-02 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||
| 17 | 70-1115012-03 |
Хомутик Подробнее
Дополнительная информация:
|
|
|||||||||||
| 18 | ШЧ10 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||
| 19 | ШП10 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||
| 20 | 4М10х20 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||
| 21 | 70-3506027 |
Втулка Подробнее
Дополнительная информация:
|
|
|||||||||||
| 22 | 85-3506131 |
Трубопровод Подробнее
Дополнительная информация:
|
|
|||||||||||
| 23 | 70-3513015-01 |
Угольник Подробнее
Дополнительная информация:
|
|
|||||||||||
| 24 | 70-3506481 |
Трубопровод (для спецкомплектаций) Подробнее
Дополнительная информация:
|
|
|||||||||||
| 25 | 4М8х35 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||
 |
26 | 70-3407146 |
Планка Подробнее
Дополнительная информация:
|
|||||||||||
| 27 | 70-3506471 |
Трубопровод Подробнее
Дополнительная информация:
|
|
|||||||||||
| 28 | 70-3506033 |
Угольник Подробнее
Дополнительная информация:
|
|
|||||||||||
| 29 | 70-3506095 |
Угольник (для спецкомплектаций) Подробнее
Дополнительная информация:
|
|
