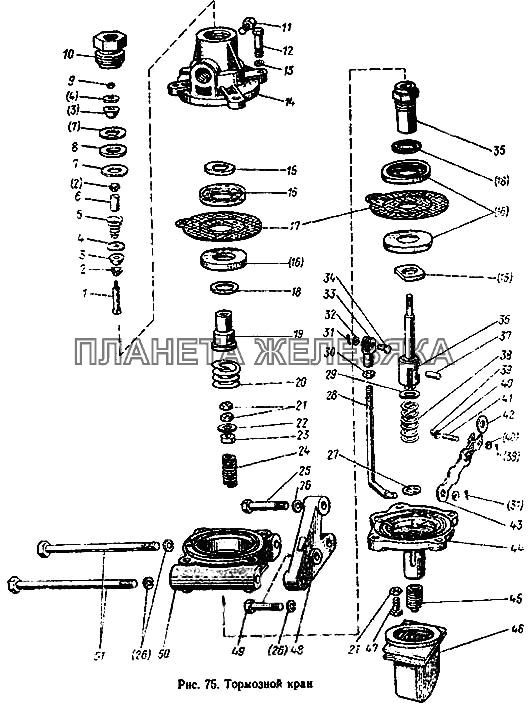

Кран тормозной МТЗ-100| ← Баллон | Головка соединительная → |
| № | Номер детали | Наименование детали | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 130-3514210-А2 |
Клапан Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 70-3514120 |
Тяга с вилкой и гайкой в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 85-3514005 |
Кран тормозной в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| А29.61.000-В |
Кран тормозной в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| А29.61.450 |
Диафрагма в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| А29.61.750 |
Диафрагма с шайбами, кольцом и седлом в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 1 | 130-3514240-В |
Стержень Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 2 | 130-3514285 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 3 | 130-3514211 |
Конус Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 4 | 130-3514213 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 5 | 127-3514238 |
Пружина Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 6 | 130-3514243 |
Трубка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 7 | 127-3514237-А |
Прокладка (для регулировки допускается изменение количества деталей) Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 8 | 130-3514232 |
Седло Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 9 | М4 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 10 | А29.61.004 |
Пробка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 11 | КГ 3/8" |
Пробка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 12 | М8х25 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 13 | ШП8 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 14 | А29.61.005 |
Крышка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 15 | 130-3514210 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 16 | А29.61.751 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 17 | А29.61.551 |
Диафрагма Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 18 | 130-3514236 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 19 | А29.61.552 |
Седло Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 20 | А29.61.009 |
Пружина Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 21 | М6 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 22 | А29.61.455 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 23 | А29.61.453 |
Втулка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 24 | А29.61.454 |
Пружина Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 25 | 4М10х45 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 26 | ШП10 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 27 | 130-3514239 |
Кольцо Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 28 | 70-3514121 |
Тяга Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 29 | А29.61.020 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 30 | М12х1,25 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 31 | 3,2х18 |
Шплинт Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 32 | ШЧ12 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 33 | 70-3514022 |
Вилка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 34 | 12х48 |
Палец Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 35 | А29.61.451 |
Шток Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 36 | А29.61.452 |
Тяга Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 37 | А29.61.012 |
Палец Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 38 | А29.61.023 |
Пружина Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 39 | 1,6х10 |
Шплинт Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 40 | ШЧ5 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 41 | А29.61.017 |
Ось Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 42 | А29.61.008 |
Ролик Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 43 | А29.61.850 |
Рычаг Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 44 | А29.61.016 |
Корпус Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 45 | А29.61.018 |
Пробка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 46 | А29.61.013 |
Чехол Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 47 | А29.61.010 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 48 | 85-3514111 |
Кронштейн Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 49 | 4М10х25 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 50 | А29.61.001 |
Вставка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 51 | 4М10х100 |
Болт Подробнее
Дополнительная информация:
|
|
