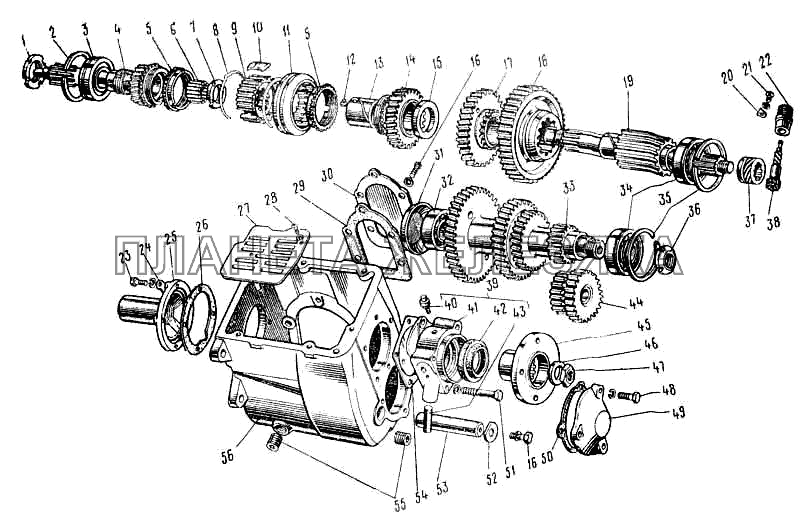

Коробка передач ПАЗ-672М| ← Цилиндры сцепления главный и рабочий | Механизм переключения передач → |
| № | Номер детали | Наименование детали | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 201457-8 |
Болт М8х22 Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||
| 201457-П8 |
Болт М10х25 Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||
| 201497-П8 |
Болт М10х25 Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||
| 201505-П8 |
Болт М10х45 переключения верхней крышки КПП Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||
| 252136-П2 |
Шайба 10 пружинная Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||
| 252136-П2 |
Шайба 10 пружинная Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||
| 252136-П2 |
Шайба 10 пружинная Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||
| 252153-П2 |
Шайба пружинная диам 5 Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||
| 252154-П2 |
Шайба пружинная 6 Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||
| 252155-П2 |
Шайба 8 пружинная Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||
| 252156-П2 |
Шайба пружинная 10 Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||
| 252156-П2 |
Шайба пружинная 10 Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||
| 51-1701084 |
Втулка Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||
| 52-1701022-А |
Комплект первичного вала с кольцом Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||
 |
52-1701040 |
Крышка подшипника первичного вала Подробнее
Дополнительная информация:
|
||||||||||||||||||||
| 52-1701064 |
Подшипник роликовый Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||
| 52-1701068-А |
Заглушка переднего подшипника блока шестеренок промежуточного вала КПП Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||
| 52-1701116-Б |
Муфта переключения 3-й и 4-й передач синхронизатора Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||
| 52-1701128 |
Комплект шестерен 3-й передачи с блокирующим кольцом синхронизатора после притирки конусов Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||
| 52-1701224 |
Фланец вторичного вала в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||
 |
52-1702016 |
Прокладка верхней крышки КПП Подробнее
Дополнительная информация:
|
||||||||||||||||||||
| 53-1702120 |
Рычаг Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||
| 53А-1700010-03 |
Коробка передач в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||
| 53А-1702010 |
Верхняя крышка в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||
| 53А-1702128 |
Колпак защитный Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||
| 672-1700010-11 |
Коробка передач в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||
 |
1 | 52-1701034 |
Гайка подшипника первичного вала Подробнее
Дополнительная информация:
|
|||||||||||||||||||
| 2 | 52-1701033 |
Кольцо упорное подшипника первичного вала КПП Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 3 | 52-1701032 |
Подшипник шариковый Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 4 | 52-1701025-А |
Вал первичный в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 5 | 52-1701164 |
Кольцо блокирующее 3-й и 4-й передач Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 6 | 52-11701182-Б |
Ролик Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 7 | 52-1701095 |
Гайка стопорная вторичного вала Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 8 | 52-1701170 |
Пружина синхронизатора Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 9 | 52-1701119 |
Ступица скользящая муфты синхронизатора Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 10 | 21А-1701171 |
Сухарь синхронизатора Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 11 | 52-1701118-Б |
Муфта скользящая синхронизатора Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 12 | 52-1701120 |
Стопор втулки шестерёнки 3-й передачи Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
 |
13 | 52-1701115 |
Втулка шестерни 3-й передачи Подробнее
Дополнительная информация:
|
|||||||||||||||||||
| 14 | 52-1701113 |
Шестерня 3-й передачи вторичного вала Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 15 | 52-1701104 |
Шайба упорная шестерни 2-й передачи Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 16 | 201495-П8 |
Болт М10х20 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 16 | 201495-П8 |
Болт М10х20 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
 |
17 | 52-1701111 |
Шестерня 2-й передачи Подробнее
Дополнительная информация:
|
|||||||||||||||||||
| 18 | 52-1701110-30 |
Шестерня скользящая 1-й передачи Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 19 | 52-1701105-01 |
Вторичный вал Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 20 | 51-3802031 |
Стопор штуцера гибкого вала привода спидометра Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 21 | 290490-П8 |
Болт М6х12 крепление стопора штуцера ведомой шестеренки привода спидометра Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 22 | 51-3802030 |
Штуцер шибкого вала привода спидометра Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 23 | 201457-П8 |
Болт М10х25 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 24 | 51-1601190-А |
Скоба оттяжной пружины муфты подшипника включение сцепления Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 26 | 52-1701042-01 |
Прокладка крышки подшипника первичного вала КПП Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 27 | 52-1701016 |
Грязеуловитель Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 28 | 220075-П |
Винт М5х7 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 29 | 52-1701021 |
Прокладка крышки люка отбора мощности КПП Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 30 | 52-1701020 |
Крышка люка отбора мощности КПП Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 31 | 52-1701068-А |
Заглушка переднего подшипника блока шестеренок промежуточного вала КПП Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 32 | 52-1701064 |
Подшипник роликовый Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 33 | 52-1701050-10 |
Блок шестерен промежуточного вала Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 34 | 52-1701073 |
Подшипник шариковый Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 35 | 20-1701034 |
Кольцо стопорное подшипника первичного вала (норма упаковки 1,52 т. шт., 21 кг.) Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
 |
36 | 52-1701079 |
Гайка стопорная подшипника промежуточного вала Подробнее
Дополнительная информация:
|
|||||||||||||||||||
| 37 | 52-3802033 |
Шестерня привода спидометра ( ведущая ) Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 38 | 52-3802034 |
Шестерня привода спидометра ( ведомая ) Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 39 | 52-1701200 |
Крышка заднего подшипника вторичного вала коробки передач в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 40 | 293429-П |
Сапун в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
 |
41 | 52-1701205 |
Крышка заднего подшипника вторичного вала Подробнее
Дополнительная информация:
|
|||||||||||||||||||
| 42 | 51-1701210-А |
Сальник задней крышки коробки передач Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 43 | 51-3508055 |
Палец рычага привода центрального тормоза Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 44 | 52-1701080-20 |
Блок шестерен заднего хода Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
 |
45 | 51-1701240-Д |
Фланец вторичного вала коробки передач Подробнее
Дополнительная информация:
|
|||||||||||||||||||
| 46 | 51-2402064 |
Шайба специальная Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 47 | 52-11701247 |
Гайка М22 вторичного вала Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 48 | 201497-П8 |
Болт М10х25 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 49 | 52-1701070 |
Крышка заднего подшипника блока шестерен промежуточного вала Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 50 | 52-1701075 |
Прокладка крышки заднего подшипника промежуточного вала КПП Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 51 | 201510-П8 |
Болт М10х65 крепления задней крышки вторичного вала КПП Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 52 | 52-1701092 |
Упорная пластина оси блока шестеренки заднего хода Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 53 | 52-1701090 |
Ось блока шестерен заднего хода Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 54 | 52-1701203 |
Прокладка крышка заднего подшипника вторичного Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 55 | А-24457 |
Пробки наливного и сливного отверстий Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 56 | 52-1701015-А |
Картер коробки передач Подробнее
Дополнительная информация:
|
|
