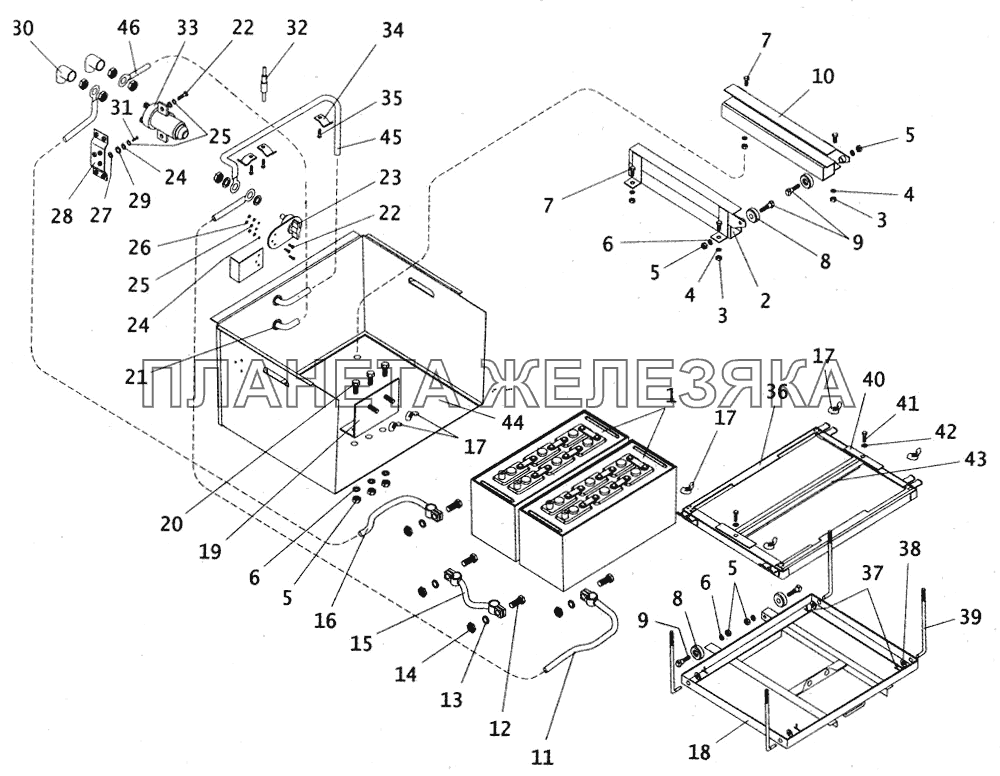

Аккумуляторные батареи и их установка ПАЗ-4230| ← Генератор | Стартер → |
| № | Номер детали | Наименование детали | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4230-3748040 |
Салазки АКБ с роликами и тягами в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 4230-3748051 |
Рамка-прижим аккумуляторных батарей в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 1 | 6СТ-132 |
Батарея аккумуляторная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 2 | 4230-3748021 |
Направляющая ящика левая Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
3 | 250514-П29 |
Гайка М12 Подробнее
Дополнительная информация:
|
|||||||||||||
| 4 | 252137-П29 |
Шайба 6 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 5 | 250512-П29 |
Гайка М10 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 6 | 252136-П29 |
Шайба 10 пружинная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 7 | 201546-П29 |
Болт М12х45 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 8 | 4230-3748043 |
Ролик Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 9 | 4230-3748042 |
Палец Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 10 | 4230-3748020 |
Направляющая ящика правая Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 11 | 4230-3724108 |
Провод от «-» АКБ к выключателю МАССЫ Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 12 | 290659-П16 |
Болт М8х30 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 13 | 252135-П29 |
Шайба 8 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 14 | 250510-П29 |
Гайка М8 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 15 | 4230-3724110 |
Провод между аккумуляторными батареями (АКБ) Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 16 | 4230-3724106 |
Провод от «+» АКБ к выключателю Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 17 | 3205-3748075 |
Гайка крепления аккумуляторной батарей Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 18 | 4230-3748041 |
Салазки ящика аккумуляторных батарей (АКБ) Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 19 | 4230-3748030 |
Фиксатор Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
20 | 201501-П29 |
Болт М10х35 крепления отстойника Подробнее
Дополнительная информация:
|
|||||||||||||
| 21 | 672-1101092 |
Втулка уплотнительная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 22 | 201418-П29 |
Болт М6х16 Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
23 | ВК318Б |
Выключатель МАССЫ Подробнее
Дополнительная информация:
|
|||||||||||||
| 24 | 252004-П29 |
Шайба диаметром 6 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 25 | 252134-П29 |
Шайба 6 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 26 | 250508-П29 |
Гайка М6 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 27 | 3205-3401113 |
Шайба изоляционная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 28 | 3205-70-3703010 |
Кронштейн крепления выключателя Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 29 | 3205-70-3710031 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 30 | 4301-3737084 |
Чехол защитный силовых клемм выключателя батареи Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
31 | 201420-П29 |
Болт М6х20 Подробнее
Дополнительная информация:
|
|||||||||||||
| 32 | ПР117 |
Предохранитель Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 33 | 1402.3737 |
Выключатель аккумуляторных батарей Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 34 | 3205-3724098 |
Скоба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 35 | 240818-П29 |
Винт М4х12 крепления накладки упора Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 36 | 4230-3748050 |
Рамка-прижим аккумуляторных батарей в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
37 | 258024-П29 |
Шплинт 2,5х16 Подробнее
Дополнительная информация:
|
|||||||||||||
| 38 | 252005-П29 |
Шайба 8 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 39 | 4230-3748033 |
Тяга салазок Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 40 | 4230-3748053 |
Планка-прижим Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
41 | 201452-П29 |
Болт М8х12 Подробнее
Дополнительная информация:
|
|||||||||||||
| 42 | 252135-П29 |
Шайба 8 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 43 | 3748052 |
Уголок регулировочный рамки-прижима Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 44 | 4230-03-3748010 |
Ящик аккумуляторных батарей в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 44 | 4230-3748010 |
Ящик аккумуляторной батареи в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 45 | 4230-3724014 |
Жгут проводов по основанию Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 45 | 4230-3724014-10 |
Жгут проводов по основанию Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 46 | 4230-110-3724044 |
Провод от стартера к главному выключателю Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 46 | 4230-3724044 |
Провод от стартера к главному выключателю Подробнее
Дополнительная информация:
|
|
